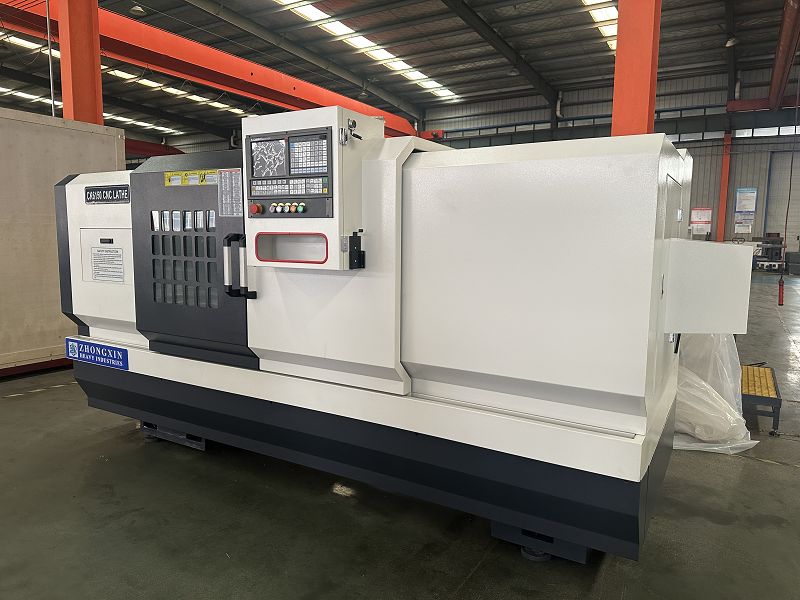

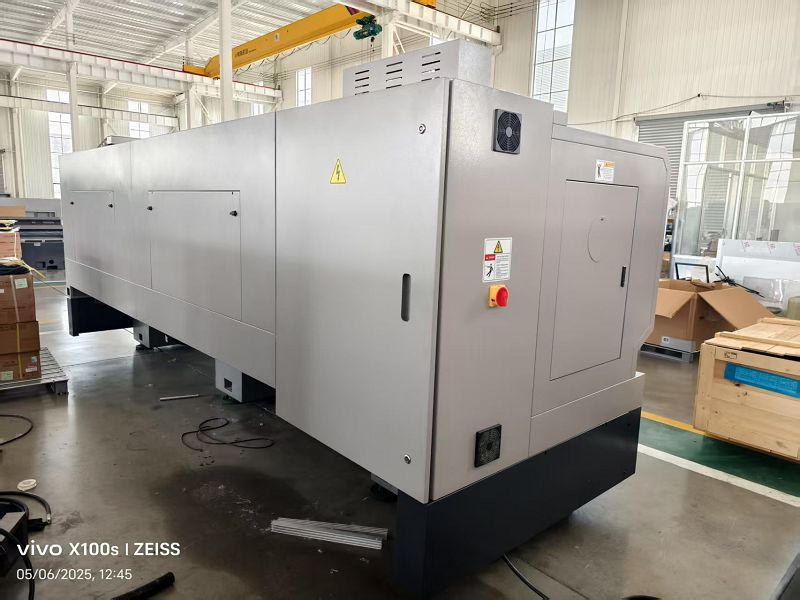

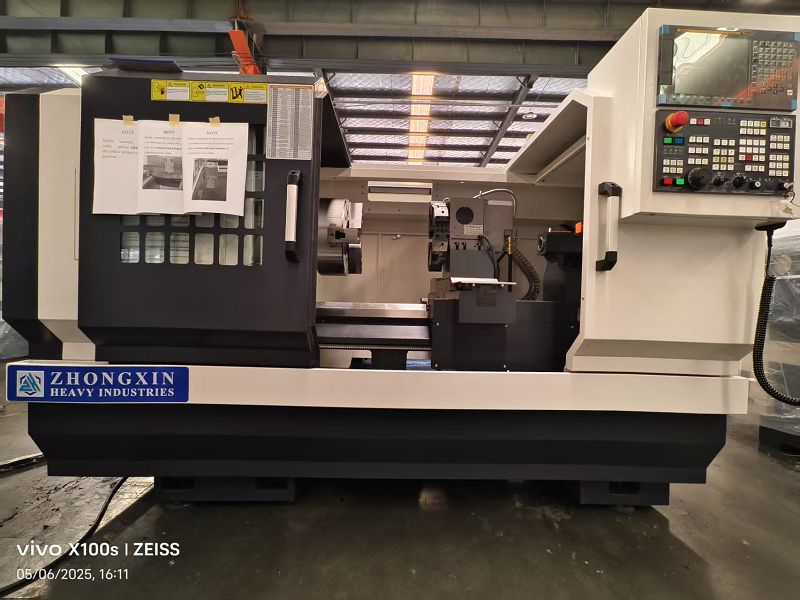

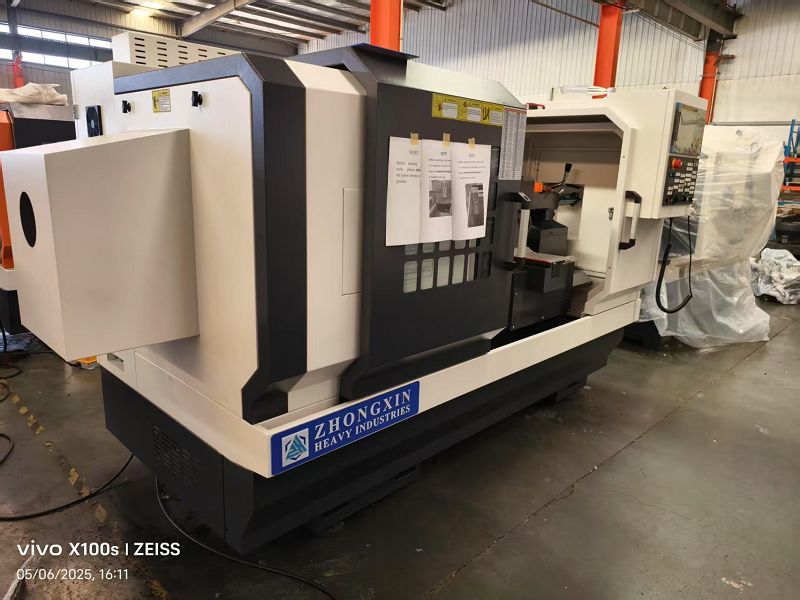

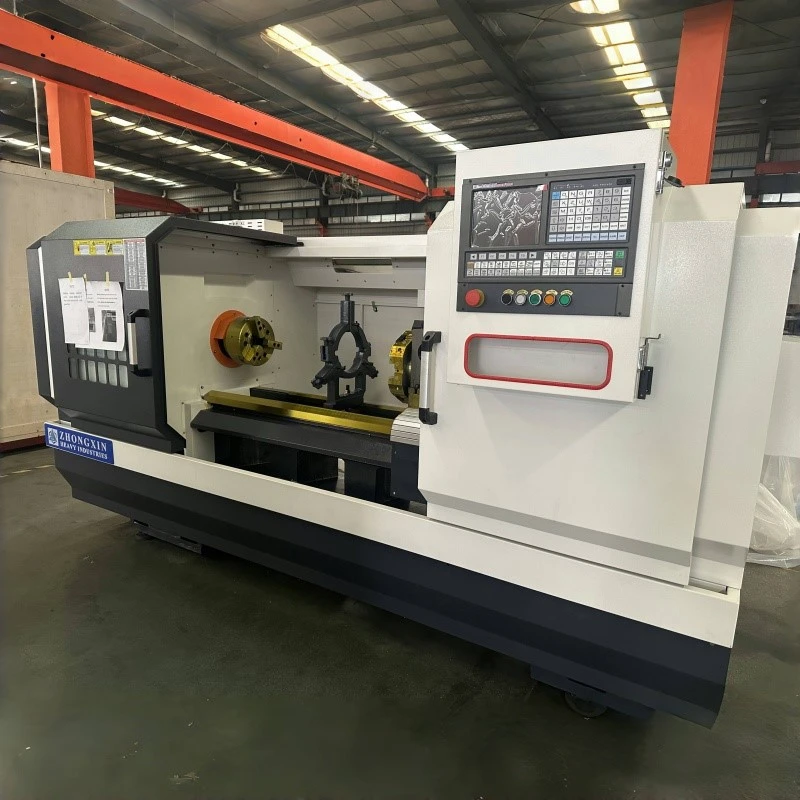

Mesin Bubut CNC Ck6150

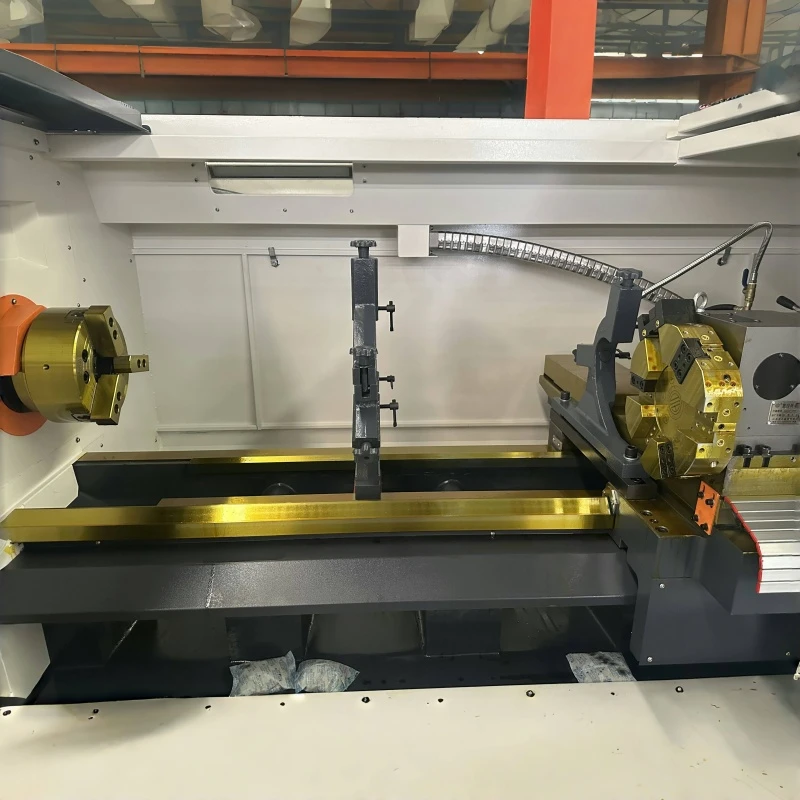

Mesin bubut CNC CK6150 Bodi tipe lengkung dan jembatan integral, struktur cetakan satu-bagian stabil dan kaku, standar dilengkapi dengan tail stock manual dan 250 chuck manual, juga dapat dilengkapi dengan chuck hidraulik berongga 10 inci dan tail stock hidraulik, dilengkapi dengan dudukan perkakas listrik 4 stasiun yang mengadopsi transmisi roda gigi cacing turbin, putaran cepat, presisi tinggi, dan masa pakai yang lama, juga dapat dilengkapi dengan dudukan perkakas listrik 6 stasiun atau 8 stasiun, standar dilengkapi dengan Sistem GSK980TC3, pengoperasian yang stabil dan andal, motor spindel 7,5 kW berjalan lancar dan dengan presisi tinggi, kapasitas beban tinggi, awet dan tahan lama. Motor spindel 7,5 kW berjalan dengan lancar dan presisi tinggi, kecepatan spindel maksimum 1800 rpm, kapasitas beban tinggi dan tahan lama, merupakan pilihan pertama untuk pemesinan.









Banyak peralatan mekanis yang mengalami berbagai masalah akibat suhu tinggi, yang dapat mempengaruhi kondisi pengoperasian. Temperatur berkaitan erat dengan kondisi pengoperasian mesin bubut CNC jalur keras-. Khususnya sebagai berikut: di satu sisi, kerusakan abnormal pada komponen mekanis, penyumbatan pipa, dan bentuk kegagalan umum lainnya akan menyebabkan kenaikan suhu pada komponen terkait. Oleh karena itu, luapan merupakan parameter karakteristik yang menjadi ciri kegagalan mekanis. Di sisi lain, fungsi bagian mekanis erat kaitannya dengan suhu. Temperatur yang berlebihan akan menyebabkan penurunan fungsi bagian-bagian tersebut, bahkan menyebabkan bagian-bagian tersebut terbakar habis. Oleh karena itu, suhu juga merupakan faktor penting penyebab kegagalan mesin bubut CNC slant bed.



Suhu sekitar mesin bubut CNC rel keras harus lebih rendah dari 30 derajat, dan suhu relatif harus lebih rendah dari 80%. Secara umum, terdapat exhaust fan atau kipas pendingin di dalam kotak kontrol elektronik CNC untuk memastikan suhu kerja komponen elektronik, terutama prosesor pusat, stabil atau perbedaan suhunya sangat kecil. Suhu dan kelembapan yang berlebihan dapat mengurangi umur komponen sistem kendali dan meningkatkan jumlah masalah. Ketika suhu dan kelembapan meningkat, lebih banyak debu dapat menempel pada papan sirkuit terpadu dan menyebabkan korsleting. Persyaratan daya bersifat universal, dan pemasangan mesin bubut miring CNC di bengkel mesin tidak hanya memiliki variasi suhu lingkungan yang besar dan kondisi penggunaan yang buruk, tetapi juga memiliki beragam peralatan elektromekanis, yang mengakibatkan getaran tinggi pada jaringan listrik. Oleh karena itu, perangkat bubut CNC memiliki kontrol ketat terhadap tegangan catu daya. Fluktuasi tegangan catu daya harus berada dalam kisaran yang diizinkan dan relatif stabil, jika tidak maka akan mempengaruhi pengoperasian normal sistem CNC.



Sebagai peralatan mesin yang sangat aktif dan cerdas, mesin bubut CNC jalur keras{0}}harus dijauhkan dari lingkungan pengoperasian dengan getaran tinggi dan peralatan mekanis yang memengaruhi getarannya. Jika perlu, tindakan anti-getaran harus dilakukan di lokasi pengoperasian untuk menciptakan lokasi pengoperasian yang baik untuk penerapan mesin bubut miring CNC. Jauhkan dari peralatan dengan getaran tinggi (seperti mesin press, peralatan tempa, dll). Mesin bubut-presisi tinggi juga harus dipilih untuk menggunakan tindakan anti-getaran (seperti alur anti-getaran, dll.). Jika tidak, hal ini akan secara langsung mempengaruhi keakuratan pemesinan dan stabilitas mesin bubut, membuat kontak yang buruk dan kegagalan komponen elektronik, serta mempengaruhi keandalan alas miring CNC.



Prosedur pengoperasian yang ketat dan sempurna adalah salah satu langkah penting untuk memastikan pengoperasian mesin bubut CNC hard-track yang aman. Operator harus beroperasi sesuai dengan prosedur operasi. Ketika peralatan mesin mengalami malfungsi, operator harus tetap berada di lokasi dan dengan jujur ​​menjelaskan situasi sebelum dan sesudah malfungsi kepada personel pemeliharaan untuk menganalisis dan mendiagnosis penyebab malfungsi, memecahkan masalah tepat waktu, dan mengurangi waktu henti.





Kapasitas

Diameter ayunan benda kerja maks	500mm
Maks. diameter belok	500mm
Maks. panjang belokan	850-1350-1850mm
Ukuran chuck	250mm



Perjalanan sumbu

Perjalanan sumbu X	280mm
Perjalanan sumbu Z	1000-1500-2000mm
Umpan cepat (X)	6000mm/menit
Umpan cepat (Z)	8000mm/menit



poros

Kecepatan spindel	1800r/menit	800r/menit
Kisaran kecepatan spindel	Tanpa langkah
Hidung spindel	A2-8	pembukaan A2-11
Kapasitas bar	82mm	pembukaan130mm
Lubang melalui tabung penarik	65mm	pembukaan



Kubah

Jenis menara	Tempat alat listrik
Jumlah stasiun alat	4 stasiun
Ukuran alat (shank persegi)	25mm



Presisi alat mesin

Akurasi posisi	S-sumbu X	0,01mm
	S-Z	0,015mm/0,02mm/0,025mm
Pengulangan	S-sumbu X	0,009mm
	S-Z	0,01mm/0,012mm/0,015mm/



Struktur tempat tidur dan transmisi

Jenis panduan	Jalur yang sulit
Lebar rel sumbu X	210mm
Lebar rel sumbu Z	400mm
Sekrup bola sumbu X	2506
Sekrup bola sumbu Z	4008-5010-5010



Stok ekor

Stok ekor	Stok belakang manual
Diameter lengan	75mm
Perjalanan lengan	150mm
Lengan lancip	MT5#
Bentuk pergerakan kursi ekor	panduan



satuan NC

satuan NC	GSK980TC3
Torsi motor sumbu X	5NM/7.5NM
Torsi motor sumbu Z	7.5NM/10NM/15NM
tenaga motor spindel	7,5kW



Lainnya

Pompa pelumasan	2ZK(2L)
Pompa pendingin	150W/250W
Tegangan mesin	380V/50HZ
Catu daya	11KVA/12KVA/15KVA
Dimensi keseluruhan mesin	2650/3250/3750*1700*1820mm
Berat mesin	2700/3100/3500kg



satuan NC	GSK
Sekrup bola	QS/QJ
Bantalan batang sekrup	xinha
Chuck manual	markas besar
Tempat pisau listrik	wengcang
Poros	PLT
Pompa pelumasan	HEJIN
pompa pendingin	KAMI
Peralatan Tegangan Rendah	CHINT

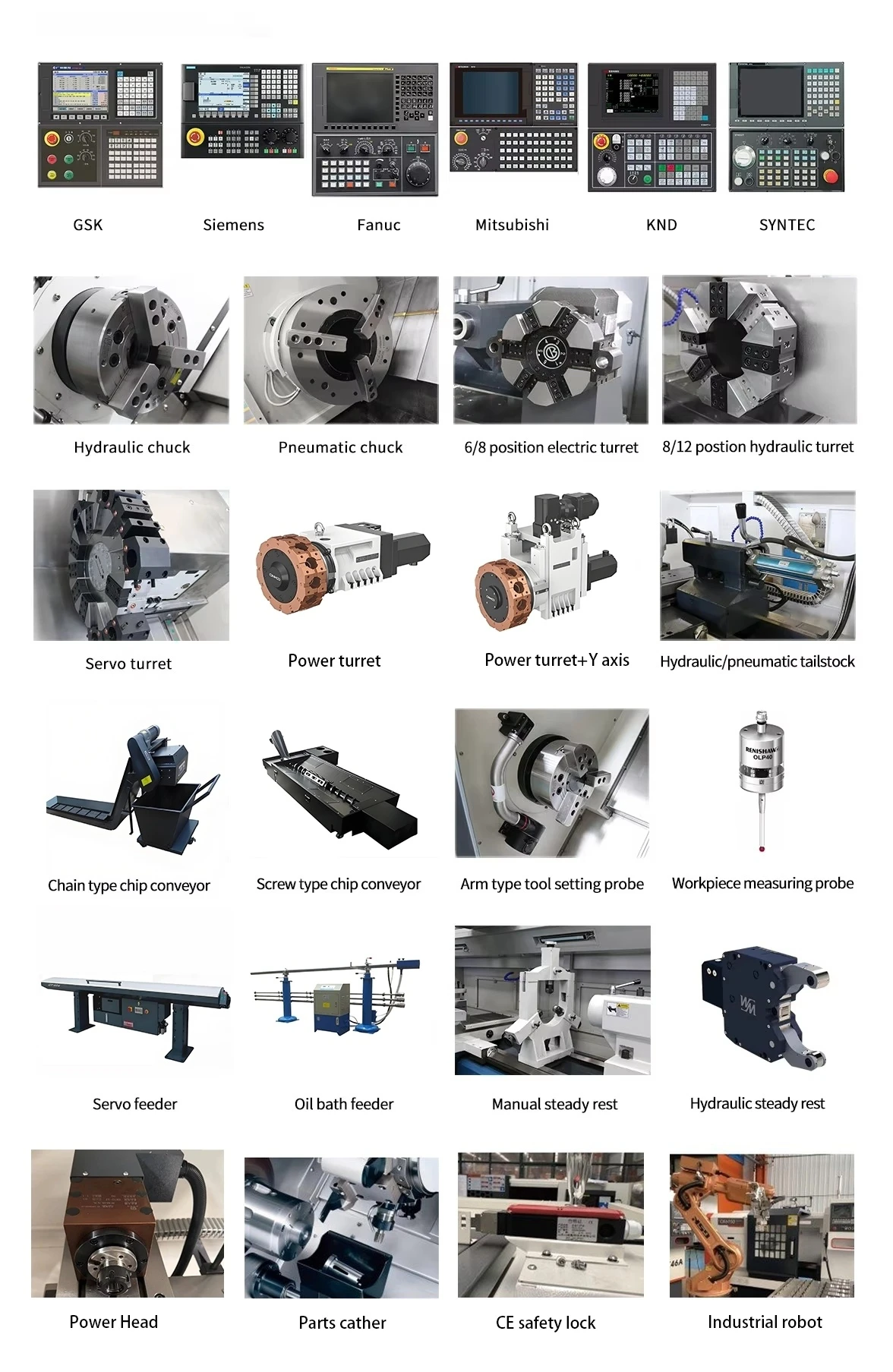

sistem CNC

FANUC

SIEMENS 808D

SINTEKS

HNC

KND

6/8 Tempat pisau listrik

Chuck hidrolik

Pintu otomatis

Alat pengaman untuk pintu otomatis

Minyak-Pemisah Air

Perangkat bertiup

Pistol air
