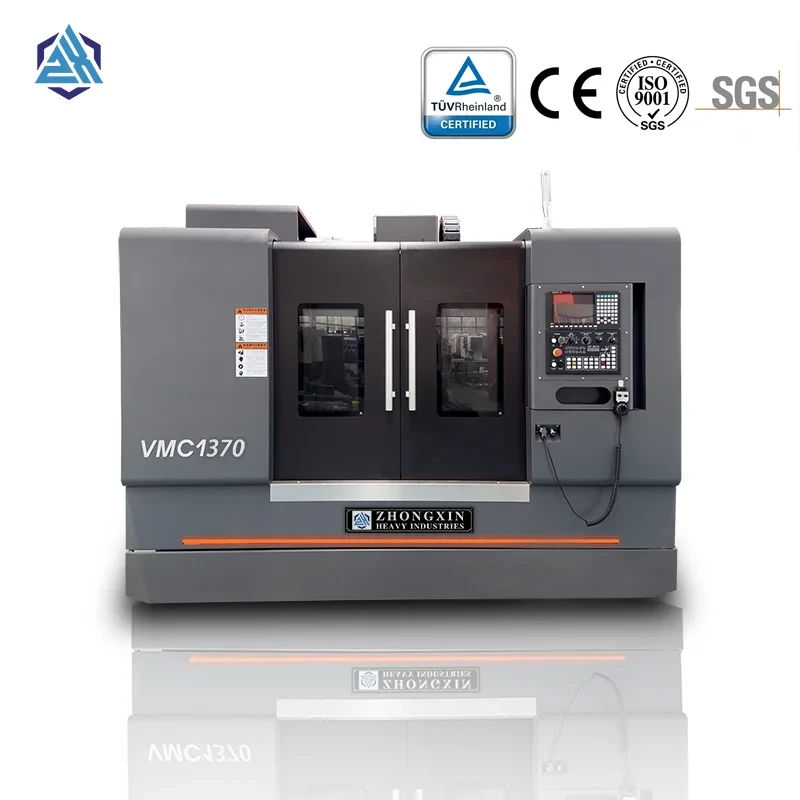

Pusat Pembubutan dan Penggilingan CNC



Sesuai dengan Standar ANSI B11.8-2021

Persyaratan Kepemilikan Kerja
Benda kerja harus diamankan menggunakan pelat penekan, sekrup, atau perlengkapan khusus.Melarang ekstensi pipa pada kunci pasuntuk mencegah cedera selip.

Protokol Keamanan Alat
Perkakas harus dijepit dengan kuat sebelum pengikatan spindel. Dilarang keras mengoperasikan alat yang tidak aman.

Pra-Verifikasi Operasional
Verifikasi fungsionalitas sistem transmisi dan lakukan uji coba dengan blok penahan kerja yang terpasang sebelum pemesinan.

Kontrol Proses Penggilingan
Memulai semua operasi pemotongan - khususnya penggilingan kasar - dengan laju pengumpanan yang dikurangi sebelum mengoptimalkan parameter.

Prosedur Pergerakan Poros
Selalu kendurkan sekrup pengunci sumbu sebelum mengubah posisi meja atau dudukan alat.

Keamanan Penanganan Alat
Gunakan palu tembaga atau-yang tidak menimbulkan percikan api untuk pemasangan/pelepasan alat guna mencegah cedera akibat lontaran pecahan.

Larangan Pemotongan Aktif
Selama operasi pemesinan:

Jangan sesuaikan kecepatan spindel

Jangan mengubah pengaturan alat

Jangan menyentuh benda kerja

Jangan melakukan pengukuran





Sistem ini mengintegrasikan kontrol digital dengan platform penggilingan konvensional, memungkinkan pemesinan multi-sumbu yang dapat diprogram melalui eksekusi kode G-.

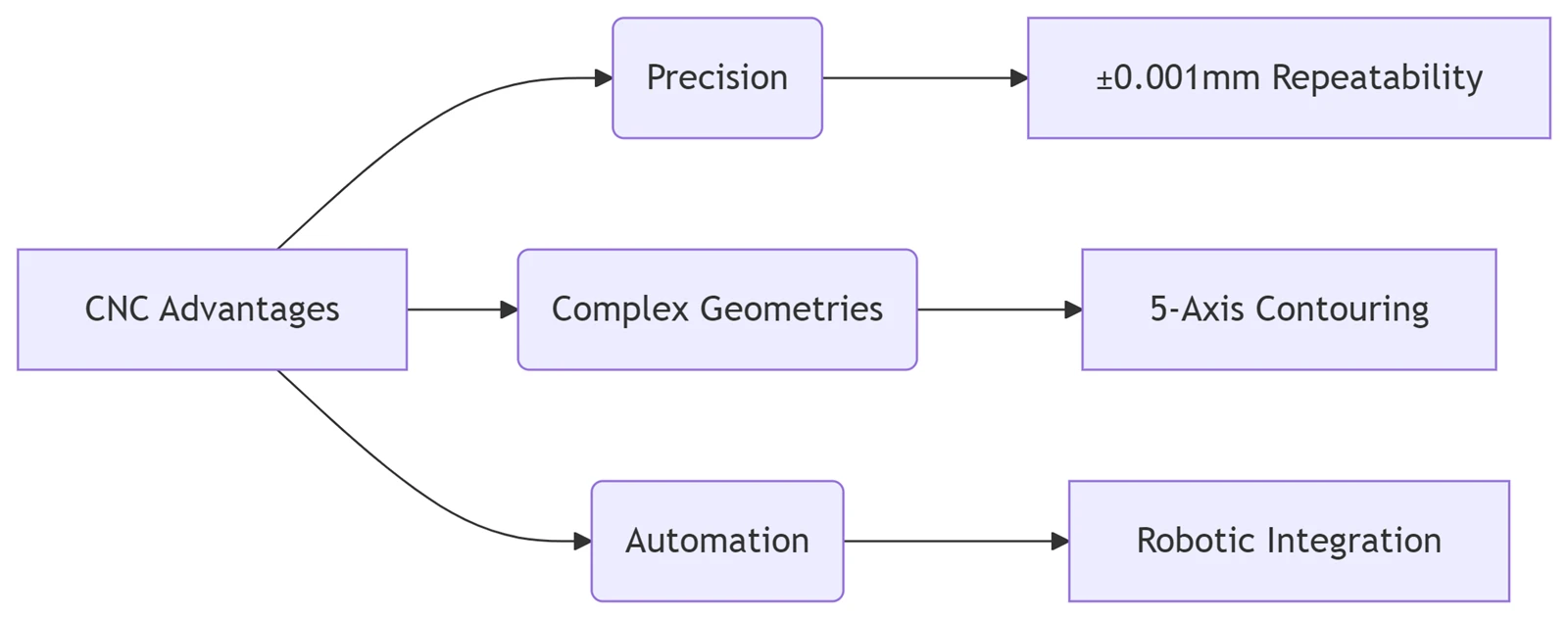

Keunggulan Teknis Dibandingkan Penggilingan Konvensional

Fleksibilitas Proses yang Ditingkatkan
Mampu mengerjakan kontur kompleks dan komponen dengan toleransi{0}yang ketat (misalnya, cetakan injeksi, rumah ruang angkasa) melebihi kemampuan manual.

Kapasitas Geometris Tingkat Lanjut
Memproses profil kurva-kompleks dan permukaan topologi 3D yang ditentukan secara matematis dan tidak dapat dicapai pada peralatan manual.

Operasi-Penyiapan Multi-Tunggal
Menyelesaikan pembubutan, penggilingan, pengeboran, dan pengeboran dalam satu siklus pemasangan (mengurangi kepadatan sebesar 85%).

Metrik Kinerja Presisi

Resolusi pemosisian standar: 0,001 mm

Sistem-presisi tinggi: Kurang dari atau sama dengan 0,1μm

Menghilangkan kesalahan pengukuran manusia

  CpK >1,67 kemampuan proses

Efisiensi Otomatisasi

Mengurangi kelelahan operator melalui siklus otomatis

Memungkinkan{0}}pemadaman manufaktur dengan sistem CIM terintegrasi

Optimasi Produktivitas

Diperlukan perlengkapan khusus minimal

Pergantian di bawah 15 menit melalui program tersimpan

Menggabungkan fungsi penggilingan (ISO 3002), pengeboran (ISO 10889), dan pengeboran

Kontrol spindel/umpan tanpa langkah mengoptimalkan parameter pemotongan



Spesifikasi Alat Pemotong

Milik	Persyaratan	Standar Pengujian
Resistensi Dampak	>15J/cm²	ISO 148-1:2016
Ketangguhan Patah	KIC Lebih besar atau sama dengan 12 MPa√m	ASTM E399
Ketahanan Aus	HRC Lebih besar dari atau sama dengan 62	ISO 6508-1:2016
Kekerasan Merah*	600 derajat @ ​​minimum 58 HRC	ISO 4885 (Pemesinan Kering)



Catatan Kepatuhan Teknis

Protokol Keamanan: Selaras dengan persyaratan pelindung mesin OSHA 1910.212

Standar Akurasi: Tersertifikasi sesuai peraturan pengujian ISO 10791-7

Spesifikasi Perkakas: Divalidasi sesuai standar data alat digital ISO 13399

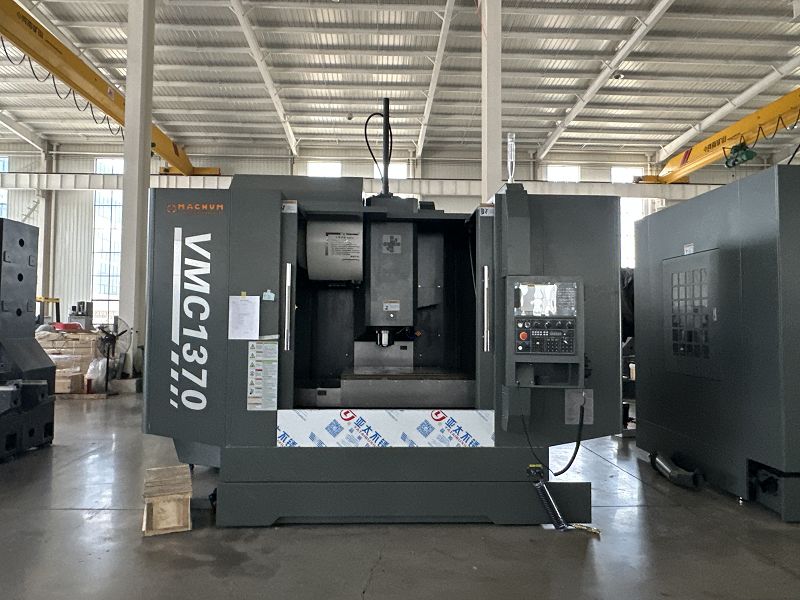

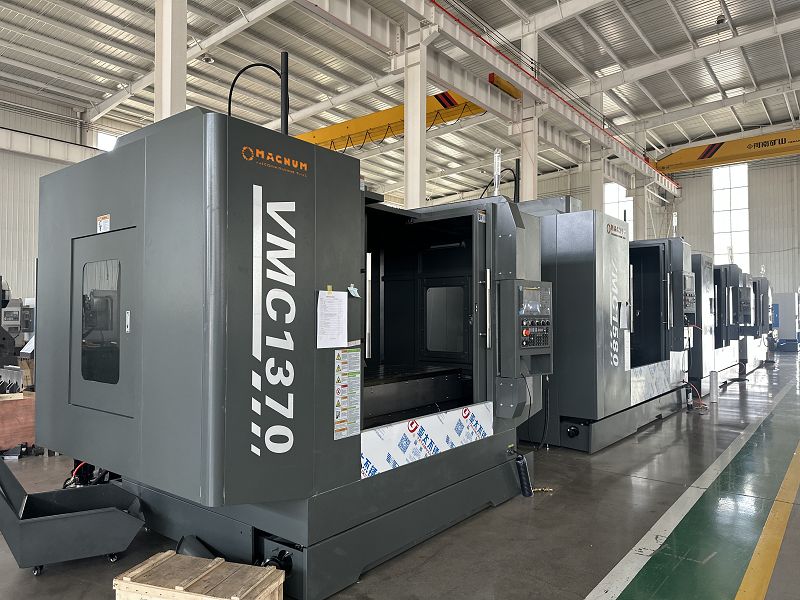

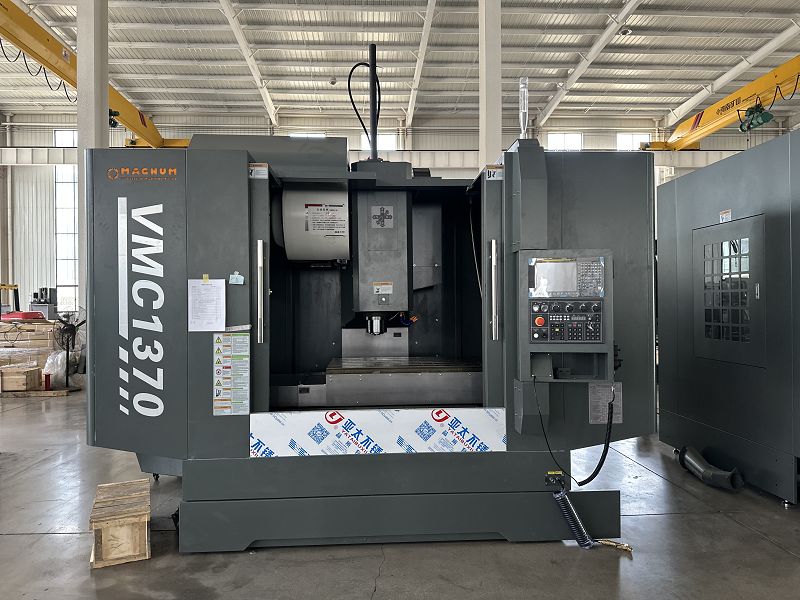

Spesifikasi		VMC1160	VMC1370	VMC1580
Ukuran meja	mm	1200x600	1500×700	1700×800
kapasitas beban maksimum	kg	1000	900	1500
Perjalanan sumbu X/Y/Z	mm	1100×600×600	1300×700×700	1500×800×700
Jarak antara pusat spindel dan kolom	mm	650	752	871
Jarak antara ujung as ujung spindel dan permukaan meja kerja	mm	120-720	150-850	150-900
X/Y/Z Kecepatan umpan maks	mm/menit	10000	8000	10000
X/Y/Z Maks. Lintasan cepat	m/mnt	32/32/30	20/20/15	20/20/16
kecepatan spindel	putaran/menit	8000	8000	6000
spindel lancip	jenis	BT40	BT40	BT50
Tenaga motor spindel	kW	11/15	11/15	15/18
Daya motor servo sumbu X/Y/Z	kW	4/4/5	4/4/5	4.5/4.5/4.5
slot T	mm	5-18×100	5-18×145	5-22×145
Ulangi akurasi posisi	mm	±0.005	±0.005	±0.005
Kapasitas alat		24T	24T	24T
Berat alat maksimum	kg	8	8	15
Panjang alat maks	mm	300	300	300
Kapasitas listrik	kVA	18	22	30
Dimensi mesin (PxLxT)	mm	3100×2490×2380	3600×3000×2700	4260×3545×3200
Berat bersih	kg	7000	11000	12000
