Mesin Bubut Vertikal Baru



1, kotak terbuka pusat pemesinan bubut vertikal baru untuk memeriksa tampilan, pasang sekrup tanah dan sesuaikan besi bantalan.



2, Longgarkan tabel pusat pemesinan vertikal (sumbu X-). Sekrup rem sadel tempat tidur (sumbu Y-) atau kaki penghenti baja; lepaskan blok penghenti majalah alat.



3, Listrikkan dan beri ventilasi pada pusat permesinan vertikal.



4, pelepasan perangkat tetap kepala penggilingan (sumbu Z-), metode berikut: tenaga mesin. Gerakkan sumbu Z-ke arah positif (searah jarum jam) dengan ayunan tangan, mulai braket kepala milling, lalu gerakkan sumbu Z-dengan sangat perlahan. Pergi ke arah negatif; lanjutkan sampai rantai yang menghubungkan kepala penggilingan ke penyeimbang hanya memakan gaya. Lepaskan palang penopang yang menahan beban penyeimbang di bagian belakang kolom. Catatan: Beberapa pusat permesinan vertikal berkecepatan tinggi memiliki kemungkinan untuk memasang penyeimbang pada sisi kolom (sekrup) saat mesin diangkut dan diperbaiki.



5, Persiapan sebelum menggunakan majalah alat: (Jenis ember) Matikan udara bertekanan. pindahkan sumbu Z-ke posisi di atas titik nol. Gerakkan magasin perkakas ke kiri dan ke kanan dengan tangan untuk menguji kegunaan magasin perkakas (apakah gerakannya fleksibel; apakah pintu pelindung dapat ditutup.) Nyalakan udara bertekanan. Pindahkan magasin alat dengan kode M dan periksa apakah saklar di-tempat berfungsi. Gunakan instruksi TxxM06 untuk mengganti pisau, jika tampilan posisi pisau pada panel operasi tidak sesuai dengan posisi pisau sebenarnya, maka harus diproses untuk pergantian dan tampilan posisi pisau harus diubah.



6, Sesuaikan level (leveling) sebagai berikut: Sumbu X-sumbu Y-pindah ke posisi tengah. Sesuaikan alat mesin ke posisi horizontal. Ukur ketelitian: vertikalitas sumbu putaran spindel terhadap permukaan meja kerja (lingkaran gambar). Jika ketelitian lingkaran gambar kurang tepat, sebaiknya disesuaikan dengan sekrup ground, agar keakuratannya kembali ke nilai produksi.



7, pengobatan kebocoran minyak pelindung pusat mesin bubut vertikal baru: 704 sealant + lem kaca. Piring air di sekitar kontak dengan tempat tidur untuk melakukan segel minyak. sumbu y-setelah perlindungan penutup penyusutan harus dibongkar, akar kolom untuk melakukan segel minyak. Segel oli harus dibuat pada alur pemandu oli di depan atau samping alas.



8, Periksa integritas AC, pompa pelumasan, pemisah-air oli, silinder pisau tekanan, dan sesuaikan dengan pelanggan dan penggunaannya. Catatan: pemisah minyak-air, silinder pisau bertekanan harus dilumasi secara teratur.



9, buatlah program siklus sederhana, diam selama setengah jam, sehingga transportasi umum melewati pusat permesinan vertikal baru untuk mendapatkan pelumasan penuh dan menerobos-in.





VMC ini cocok untuk pemrosesan mekanis dan pembuatan cetakan. Dan dapat beradaptasi dengan kebutuhan pemrosesan mulai dari pemesinan kasar hingga pemesinan akhir. Itu juga dapat menyelesaikan banyak prosedur kerja seperti penggilingan, pengeboran, penyadapan, membosankan dll.





● Pasir resin berkualitas tinggi

● poros Taiwan

● Sekrup bola Taiwan dan mur pengunci

● Silinder tekanan Taiwan

● Sistem pelumasan otomatis

● Konveyor chip bersifat opsional

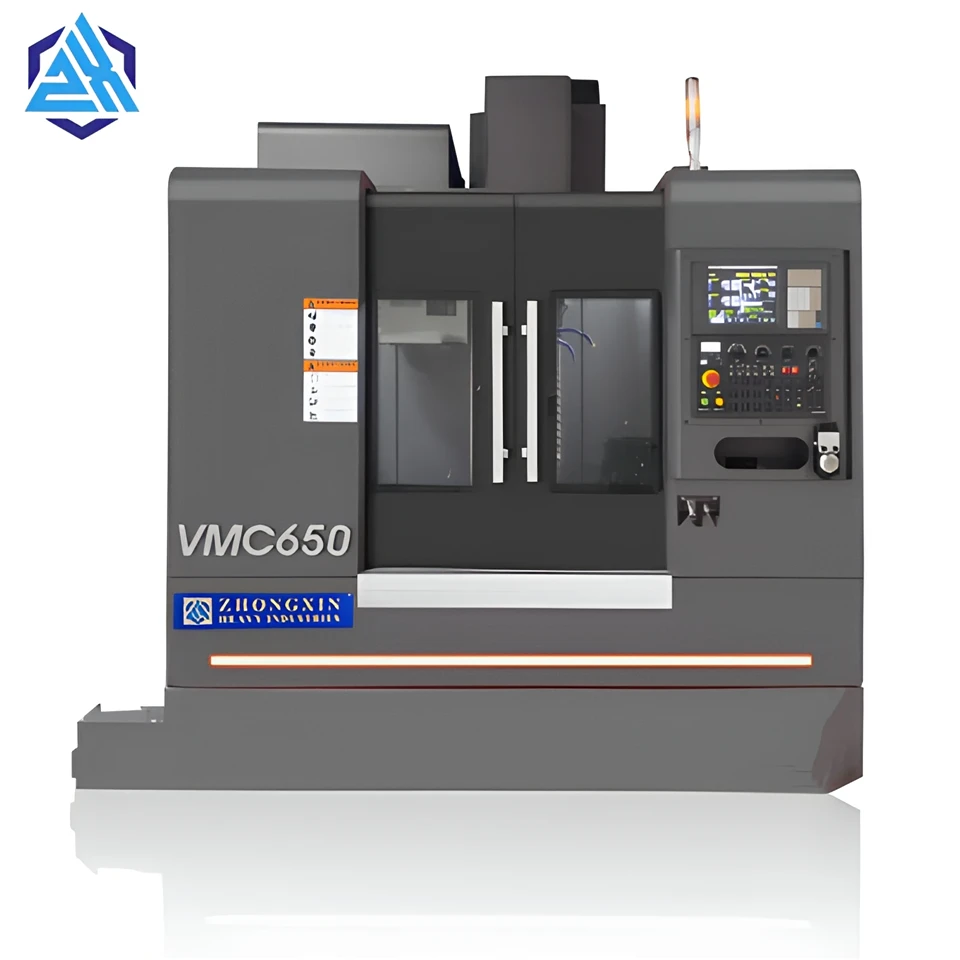

MODEL	VMC650
Ukuran meja (mm)	900x400
Tabel Maks. beban (kg)	350
Perjalanan sumbu X/Y/Z (mm)	650x400x500
Dist. antara permukaan pemandu spindel dan kolom (mm)	476
Dist. antara permukaan ujung spindel dan permukaan meja kerja (mm)	100-600
X/Y/Z Maks. kecepatan umpan	10000
X/Y/Z Maks. lintasan cepat (m/mnt)	32/32/30
Spindel Maks. kecepatan (r/mnt)	8000
Lubang lancip spindel (tipe)	BT40 (BT50 opsional)
Motor spindel (kw)	5.5/7.5
Motor servo sumbu X/Y/Z (kw)	2.6/2.6/2.8
Koneksi motor X/Y/Z	Koneksi langsung
Bentuk rel pemandu X/Y/Z	Blokir cara panduan / Cara linier opsional
Slot T meja kerja (mm)	3-18x125
Ulangi akurasi posisi (mm)	+/-0.004
Majalah alat	Topi/Disk
Kapasitas alat	16 Topi/ 16 Disk
Berat alat maksimum (kg)	7
Maks. panjang alat (mm)	250/350
Kapasitas listrik (kVA)	10
Ukuran mesin (PxLxT)(mm)	2300x2000x2300
Bersih. berat (kira-kira) (kg)	4500
