Pusat Pemesinan Cnc Tautan 5 Sumbu

Pusat permesinan lima-sumbu U500 dilengkapi struktur gantri dengan sistem CNC seri Siemens ONE. Komponen utamanya meliputi:

Basis

Kolom

Balok melintang

Menggeser

Kotak spindel

Meja putar yang dapat dimiringkan dengan sumbu-penggerak A/C-langsung

Sistem hidrolik

Sistem pelumasan

Sistem pendingin dan filtrasi

Konveyor chip

Pengubah alat otomatis (ATC)

Panel kontrol putar

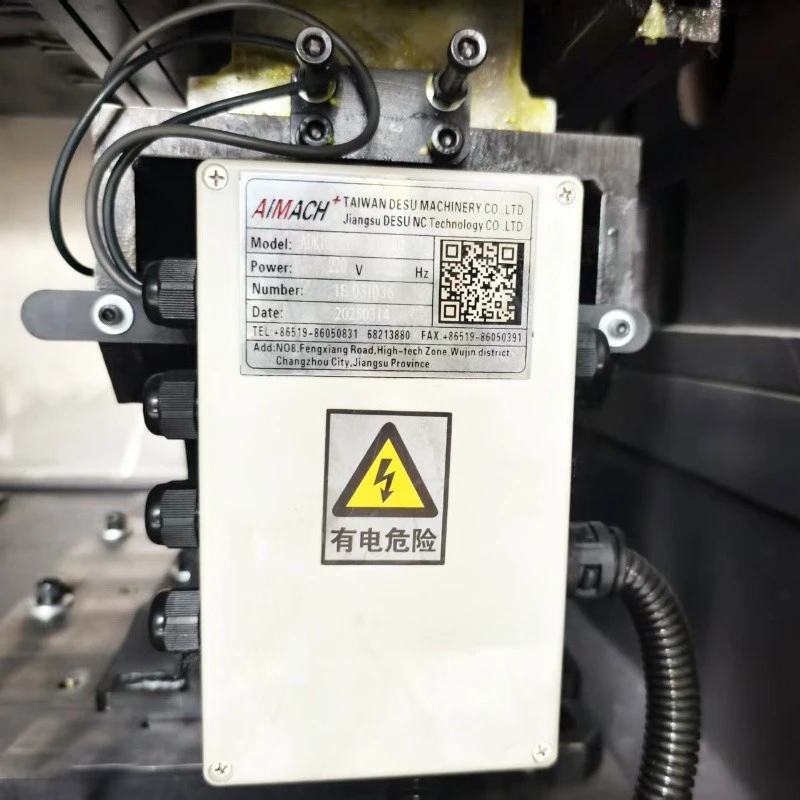

Sistem kendali kelistrikan

Konfigurasi Sumbu:

S-sumbu X: Gerakan geser horizontal sepanjang balok melintang

Sumbu-Y: Pergerakan vertikal balok melintang sepanjang kolom

S-Z: Pergerakan vertikal rumah spindel sepanjang slide

S-sumbu: Osilasi kemiringan meja putar (arah X-)

S-sumbu C{0}}: Gerakan memutar terhadap garis tengah meja

Pusat permesinan CNC 5 sumbu dilengkapi dengan unit spindel HSK63A dengan kecepatan maksimum 20.000 rpm.

Majalah perkakas jenis rantai-horizontal 32T yang sesuai memungkinkan pemilihan pra-perkakas dan penggantian perkakas otomatis yang akurat dan cepat.

Pemandu linier-jenis roller pada semua sumbu memastikan stabilitas-kecepatan tinggi

Sekrup bola presisi yang dipasangkan langsung ke-motor servo torsi tinggi memungkinkan respons cepat dan pemosisian presisi

Motor torsi penggerak langsung-(tanpa serangan balik/keausan)

Masukan encoder sirkular-presisi tinggi

Sistem pengereman-torsi tinggi meningkatkan:

Memperbaiki-kekakuan pemesinan sudut

Performa 5 sumbu secara bersamaan

Pengecoran utama pusat permesinan cnc linkage 5 sumbu terbuat dari-besi cor kelabu berkualitas tinggi, yang sangat stabil, memiliki kekuatan tarik tinggi, dan memiliki sifat penyerapan goncangan tertentu, memberikan landasan kokoh untuk operasi-kecepatan tinggi, presisi{3}}tinggi. Semua komponen struktural dirancang dengan cermat oleh para insinyur, ditata secara wajar, strukturnya kompak, dan penuh rusuk. Mereka juga dioptimalkan untuk kedua kalinya berdasarkan hasil analisis elemen hingga untuk memastikan stabilitas setiap unit komponen.

Seri Siemens ONE adalah generasi baru sistem CNC-performa tinggi,-keandalan tinggi yang mengintegrasikan-teknologi mutakhir di bidang kontrol numerik. Melalui inovasi dan penyempurnaan berkelanjutan, sistem ini menawarkan fitur kontrol lanjutan seperti interpolasi multi-sumbu, kontrol bus, operasi-kecepatan tinggi dan-presisi tinggi, pembuat enkode absolut, dan mengikuti tip alat. Produk ini kuat, mudah dioperasikan, dan cocok untuk berbagai aplikasi.

Semua alat berat diuji dengan interferometer laser Renishaw untuk kompensasi nada dan uji ballbar untuk sirkularitas guna memastikan akurasi posisi dan karakteristik servo yang optimal. Sebelum pengiriman, mesin menjalani pengoperasian terus-menerus selama setidaknya 72 jam dan beberapa pengujian akurasi geometrik dan kinerja pemotongan untuk memastikan-stabilitas jangka panjang dari semua akurasi mesin.

A.Suhu

B.Kelembaban

C.Kondisi Lokasi

Getaran: Terisolasi dari getaran eksternal.

Korosi: Terlindung dari gas korosif.

Sinar matahari: Hindari paparan sinar matahari langsung.

Aliran Udara: Terlindung dari angin kencang, angin eksternal, dan aliran udara yang suhunya dikontrol (misalnya, ventilasi HVAC).

Sumber Panas: Tidak ada radiator, tungku, atau-peralatan bersuhu tinggi di sekitar.

Debu: Minimalkan partikel (misalnya, hindari lokasi di dekat pengecoran logam, pengelasan, atau bengkel lembaran logam).

Kelembapan: Mencegah kebocoran/masuknya air.

D.Sumber Daya Listrik

Tegangan: 3PH 380V ±10%

Frekuensi: 50Hz ±1Hz
