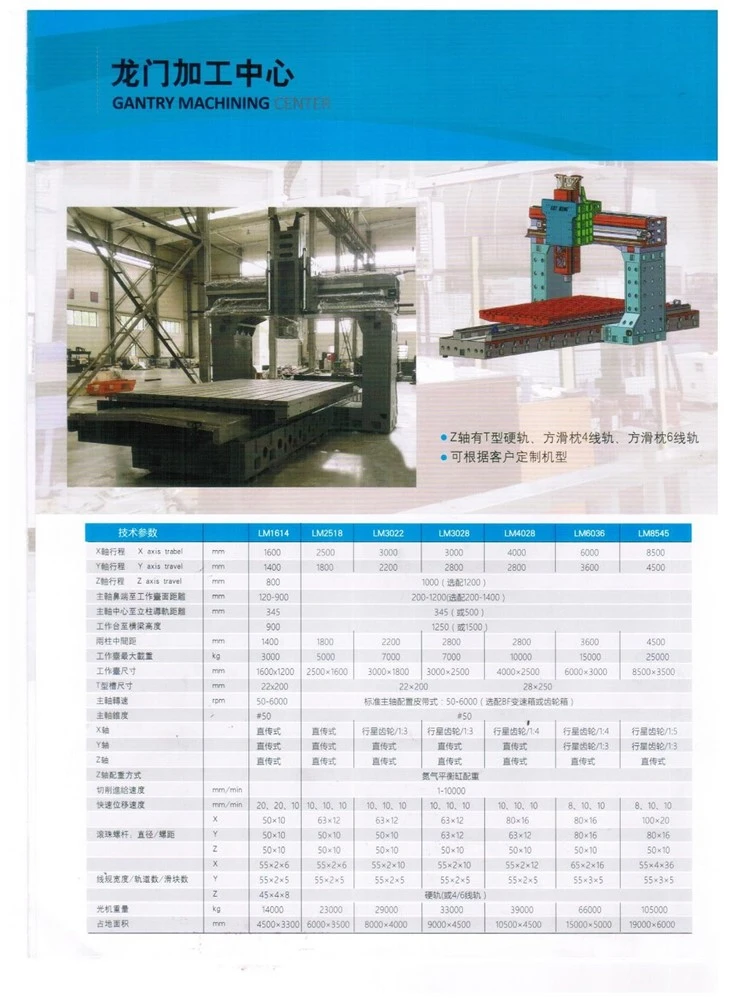

Pusat Permesinan Tipe Gantry

Pusat permesinan tipe gantry balok tetap CNC seri LM1614, LM2518, LM3022 adalah seperangkat mesin, listrik, cairan, dan teknologi canggih lainnya di salah satu peralatan permesinan, terutama digunakan untuk permukaan datar dan melengkung serta lubang dalam pemrosesan. Banyak digunakan dalam peralatan mesin, mesin teknik, mesin pertambangan, percetakan, cetakan dan industri manufaktur lainnya, pemesinan suku cadang yang kasar dan selesai. Perkakas mesin adalah pengenalan dan penyerapan desain dan teknologi canggih, dengan desain struktural yang masuk akal, presisi yang andal, pendukung lengkap, desain komponen modular, kemampuan pertukaran yang baik, kualitas stabil, desain mesin canggih, kinerja andal, mudah dioperasikan, perawatan mudah.

Karakteristik struktural utama dari pusat permesinan tipe Gantry

● 1, Tempat tidur rangka gantry, meja, kolom, balok, dan bagian dasar lainnya adalah cetakan pasir resin, besi cor berkualitas tinggi-ht300 berkekuatan tinggi-, dan melalui proses penuaan.

Desain dan struktur yang wajar, teknologi pengecoran dan pemrosesan yang baik, dengan kekakuan tinggi, ketahanan yang baik terhadap defleksi, dan stabilitas presisi yang sangat baik. Rangka gantry terdiri dari kiri dan kanan

Rangka gantri terdiri dari kolom kiri dan kanan, balok melintang dan alas, dll. Ujung bawah kolom dihubungkan erat dengan alas, dan ujung atas kolom dihubungkan erat dengan balok melintang untuk membentuk rangka gantri dengan kekakuan tinggi. Sementara itu, peralatan permesinan dan metode proses kami yang canggih dapat memperoleh akurasi mesin yang baik dan akurasi-yang stabil dalam jangka panjang, yang memberikan jaminan yang dapat diandalkan untuk peningkatan masa pakai peralatan mesin.

● 2, Perangkat dan kontrol penggerak pengumpan

Sumbu x, y, dan z digerakkan oleh motor servo umpan digital AC, dan sumbu z memiliki kontrol pelindung rem, penjepitan otomatis jika listrik mati, yang mencegah kepala penggilingan meluncur ke bawah, dan semua sumbu dilengkapi dengan sekrup bola presisi kelas c3 dan bantalan sekrup bola, yang dapat diandalkan dalam presisi dan transmisi yang mulus. Pada saat yang sama, setiap sumbu dilengkapi dengan tindakan perlindungan untuk mencegah-perjalanan berlebihan.

● 3, Balok silang

Balok silang adalah komponen kunci dari perkakas mesin gantri, tidak hanya menopang kepala penggilingan vertikal, tetapi juga menanggung gaya pemotongan utama yang dihasilkan oleh kepala penggilingan vertikal selama pemesinan, sehingga harus memiliki kekakuan yang cukup untuk menjamin keakuratan pemesinan. Balok melintang mengadopsi struktur kotak tertutup, dan selain tata letak batang tulangan internal yang masuk akal, terdapat batang tegangan diagonal dalam susunan diagonal kotak persegi, sehingga sangat meningkatkan kekakuan puntir penampang-balok melintang.

● 4, Pangkalan

Basisnya dilengkapi dengan desain rel keras, dan rusuk bagian dalam menebal dan diperbesar, sehingga peralatan mesin sangat meningkatkan kapasitas pemuatan, presisi, dan kecepatan lari.

● 5, sumbu z-

Sumbu z-mengadopsi sistem penyeimbangan nitrogen untuk memastikan kelancaran pengumpanan kecepatan tinggi sumbu z-dan mewujudkan kinerja akselerasi dan deselerasi tinggi.

● 6, Pelumasan

Mesin ini mengadopsi pelumasan tekanan dinamis berkelanjutan untuk rel x-, dan perangkat pelumasan otomatis untuk sumbu y-dan sumbu z-, yang dapat mengurangi gesekan, gesekan dinamis, dan gesekan statis.

Hal ini dapat mengurangi koefisien gesekan, mempersempit kesenjangan antara koefisien gesekan dinamis dan statis, dan mengurangi keausan jalur pemandu.
